过普通水的DN50-DN300橡胶软接

过普通水的DN50-DN300橡胶软接

日期:2020-11-4 浏览量:264

(应用领域)如果口径达到DN200以上,是建议加装防拉脱限位装置,并且橡胶软接连接的配对法兰必须选用蝶阀专用法兰,这样,才能保证橡胶软接的安全运行。能承受较高压力的橡胶软接该如何去做。当橡胶软接需承受较高压力,轴向或径向位移范围有可能超出允许值时,或对橡胶软接的位移性能有要求时,均可采用限位装置。限位装置的形式有三种:A型—限位螺杆紧固在管道法兰盘上;B型—限位螺杆焊接在管道法兰盘上。

#:过普通水的
#:橡胶软接(橡胶接头)
#:DN50-DN300橡胶软接相关参数
KXT-DN50橡胶接头,L=105mm,轴向压缩8mm,轴向拉伸5mm,横向位移8mm,偏转角度15°
KXT-DN65橡胶接头:L=115mm,轴向压缩12mm,轴向拉伸6mm,横向位移10mm,偏转角度15°
KXT-DN80橡胶接头:L=135mm,轴向压缩12mm,轴向拉伸6mm,横向位移10mm,偏转角度15°
KXT-DN100橡胶接头:L=150mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN125橡胶接头:L=165mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN150橡胶接头:L=180mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN200橡胶接头:L=210mm,轴向压缩25mm,轴向拉伸14mm,横向位移15mm,偏转角度15°
KXT-DN250橡胶接头:L=230mm,轴向压缩25mm,轴向拉伸14mm,横向位移15mm,偏转角度15°
KXT-DN300橡胶接头:L=245mm,轴向压缩25mm,轴向拉伸14mm,横向位移15mm,偏转角度15°

以上两种形式均可将橡胶软接的位移量限制在所需要的范围之内。当只允许橡胶软接存在径向位移而不允许有轴向位移时,限位装置实质上是种轴向定位器,橡胶软接可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。
天然橡胶适用常温水,70度以下,无腐蚀性介质。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。

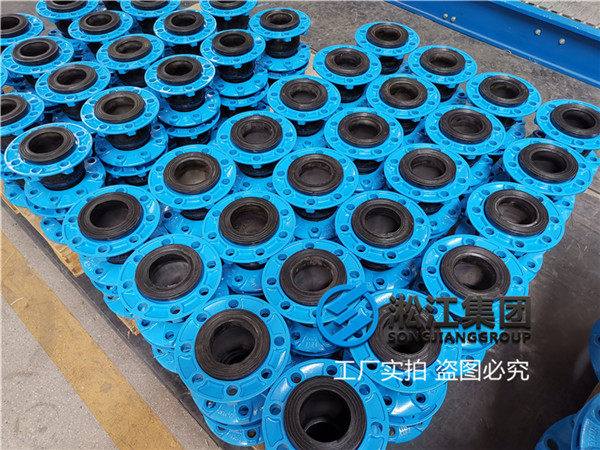

橡胶接头参考样图:



(橡胶那些事儿)橡胶中无机盐含量的多少取决于栽培因素,但单纯无机盐一般不致于使灰分含量超过指标,外来杂质往往是导致灰分含量过高的主要原因。橡胶中的挥发物含量高,在贮存过程中容易长霉;在制品加工过程,塑炼时容易打滑,以致难于获得需要的塑性,延长了塑炼时间;在混炼时配合剂容易结团而分散不均匀;硫化时可能产生气泡或起绉,产生废次品。
